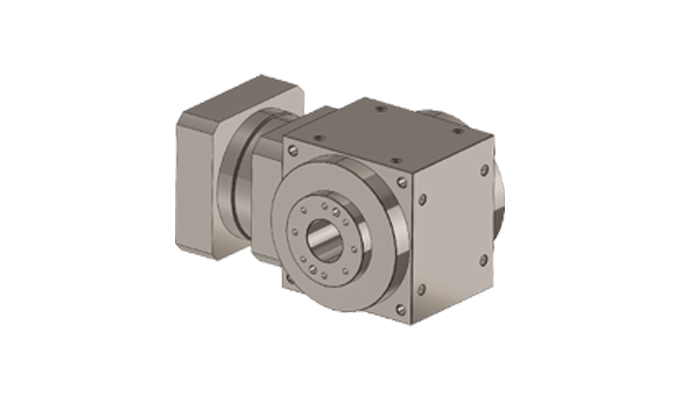

BPTSM070高精密伺服转角减速机

BPTSM系列高精密型法兰输入伺服转向器,拥有优越的刚性结构,采用双锥形轴承支撑,应用于输出端负载变化大的场合。

BPTSM系列减速比范围:1~10

结构尺寸

45 70 80 110 135 165 200B 250

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 转动惯量
  • 安装尺寸图
  • 获取报价
技术参数减速比BPTSM045BPTSM070BPTSM080BPTSM110BPTSM135BPTSM165BPTSM200BBPTSM250
额定输出扭矩(Nm)1:29.5/78.523035075012002150
1:3//38.5751603257501500
1:5/24.5491232084908001500
1:10/14.53073140340480/
最大加速转距(Nm)2-101.5倍额定输出转矩
输入转数(rpm)2-103000
标准背隙(arcmin)2-10≤6
精密背隙(arcmin)2-10≤4
输出轴容许径向力(N)2-1011002800390055009800165002410045000
输出轴容许轴向力(N)2-106602800390055009800165002410045000
满载时有效率(%)2-10≥90%
重量(Kg)2-101.53.54.88.215.515.532.5170
使用温度(°C)2-10-10°C ~ +80°C
噪音值(dB)2-10≤65≤70≤70≤72≤73≤74≤76≤76
技术参数单位减速比BPTSM045BPTSM070BPTSM080BPTSM110BPTSM135BPTSM165BPTSM200BBPTSM250
转动惯量kg.cm21:20.82/1.688.0624.8560.2565.55152.25
1:3//1.577.9223.2555.3559.50142.34
1:5/1.321.427.5819.1247.5652.57140.45
1:10/1.161.257.3516.2341.7246.42/
  • BPTSM-2P.png

    BPTSM-2P

  • BPTSM-P.png

    BPTSM-P

  • BPTSM-CR

  • BPTSM-HP

  • BPTSM-2HP

  • BPTSM-HPK

  • BPTSM-2HPK.png

    BPTSM-2HPK

  • BPTSM-RF

  • BPTSM-RFK.png

    BPTSM-RFK

您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用

更多可用的伺服转角减速机

BPT系列伺服转向器

高扭矩低背隙长寿命隔为一体的多输出轴减速机

  • 减速比

    1-5

  • 额定扭矩

    12-3200 Nm

  • 回程间隙

    6 arcmin

  • 输入转数

    1700-7500 rpm

  • 径向力

    900-18000 N

结构尺寸

BPTF系列法兰输入型伺服转向器

一款结构非常紧凑且高性价比伺服转向器,减速比1-500,高扭矩和高精度

  • 减速比

    1-500

  • 额定扭矩

    12-3200 Nm

  • 回程间隙

    6-10 arcmin

  • 输入转数

    1700-8000 rpm

  • 径向力

    900-18000 N

结构尺寸

BPTA系列伺服转向器

一款高精密型且大径向力的带输入轴伺服转向器,可定制四向出轴

  • 减速比

    1

  • 额定扭矩

    20-900 Nm

  • 回程间隙

    10 arcmin

  • 输入转数

    1000-2000 rpm

  • 径向力

    1100-19500 N

结构尺寸

BPTS系列高精密伺服转向器

一款高精度且双锥形轴承支撑的轴输入转向器,精度≤5arcmin

  • 减速比

    2-5

  • 额定扭矩

    9.5-1200 Nm

  • 回程间隙

    6 arcmin

  • 输入转数

    1000-2000 rpm

  • 径向力

    1100-24100 N

结构尺寸

BPTAW系列直角行星减速器

拥有高效率、高刚性和多输出型式为一体,减速比1-250,精度3~10弧分

  • 减速比

    3-100

  • 额定扭矩

    13-1200 Nm

  • 回程间隙

    3-10 arcmin

  • 输入转数

    2000-3000 rpm

  • 径向力

    1100-19500 N

结构尺寸

BPTSW系列高精密伺服直角减速器

一款高精度、高扭矩和多种输出型式为一体的直角减速器,减速比6-250,精度≤3弧分

  • 减速比

    6-300

  • 额定扭矩

    9.5-2150 Nm

  • 回程间隙

    3-10 arcmin

  • 输入转数

    2000-4500 rpm

  • 径向力

    1100-45000 N

结构尺寸
