产品带输出轴行星减速机BPD系列行星减速机

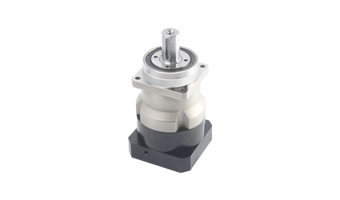

BPD系列行星减速机


BPD系列的卓越之处在于：高精密的斜齿轮能够实现运行时极低噪音，即使在最高负载时仍能保持绝佳的刚性和性能。

结构尺寸

40 60 90 120 140 180 220

您是否想了解更多？

如需要了解更多CAD数据或3D模型，请直接与我们BUPERMANN联系：

获取图纸

技术咨询

400-886-9228
  • 技术参数
  • 输出扭矩
  • 安装尺寸图
  • 索取报价
技术参数单位BPD040BPD060BPD090BPD120BPD140BPD180BPD220
减速比单级3, 4, 5, 6, 7, 8, 9, 10
双级15, 20, 25, 30, 35, 40, 50, 70, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm5000500040004000300030002000
最大输入转数rpm100001000080008000600060004000
高精密回程间隙P0arcmin≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3
精密回程间隙P1arcmin≤4 ~ ≤7≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5
标准回程间隙P2arcmin≤6 ~ ≤9≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8
抗扭刚度Nm/arcmin37142550145225
最大径向力N610
12002450400090001500020000
最大轴向力N32010502200400083001420028000
转动惯量kg.cm20.090.03~0.160.13~0.610.44~3.252.57~9.217.03~28.9822.51~69.61
满载时效率%92 ~ 9594 ~ 9794 ~ 9794 ~ 9794 ~ 9793 ~ 9693 ~ 96
工作温度°C-10ºC ~ 90ºC
防护等级
IP65
运行噪音dB61606265706870
技术参数单位BPD040BPD060BPD090BPD120BPD140BPD180BPD220
额定输出扭矩单级9-2040-60100-160208-330342-650588-12001140-2000
双级14-2040-60100-160208-330342-650588-12001140-2000
三级






急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩
三级
2.5倍额定输出扭矩


技术参数单位BPD040BPD060BPD090BPD120BPD140BPD180BPD220
输出轴直径D3mm13162232405575
输出端定位凸台直径D4mm35607090130160180
输出端面宽度L1mm506276100141182215
行星减速机总长L7单级86.5136.5169.5226301.25356400
双级114156194.5257338.75356400
三级






输入轴径（可定制）C3mm11141924353848
输入端定位凸台直径C4mm305070110114.3114.3200
输入端孔位置（可定制）C1mm467090145200200235
