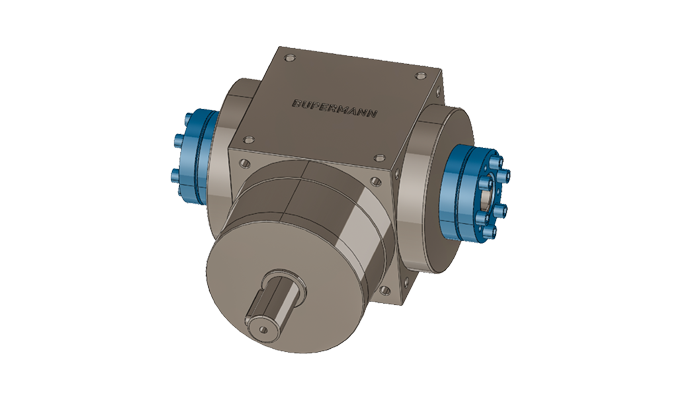

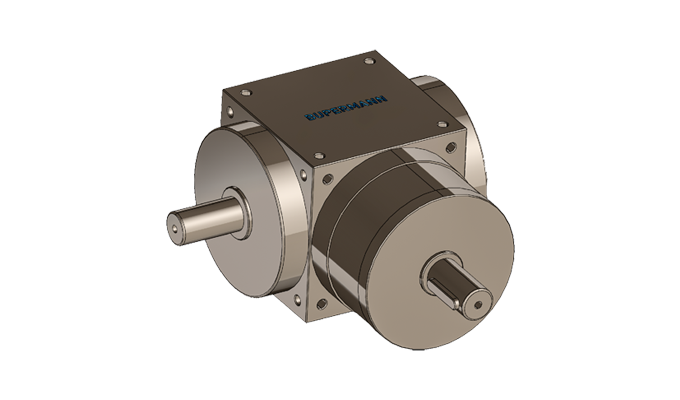

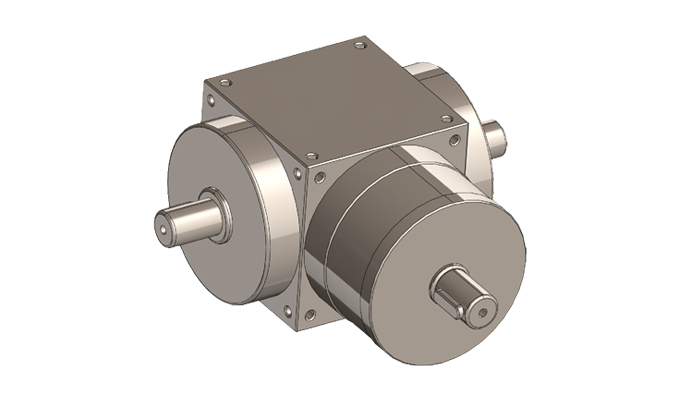

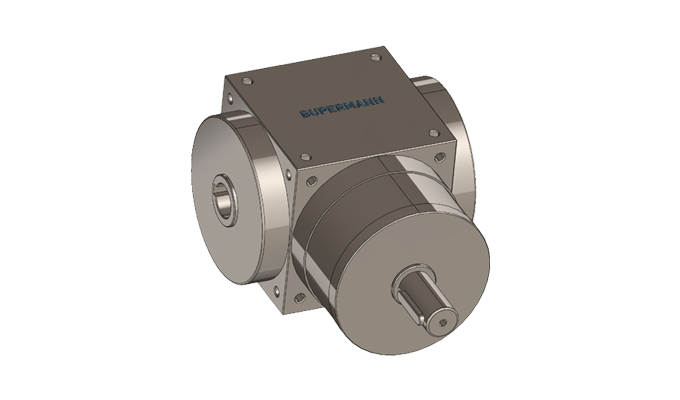

BPT110轴输入伺服转向减速机

BPT系列轴输入伺服转向器,采用高强力渗碳螺旋伞齿,拥有高扭矩输出、高精度、多种安装和输出型式。

BPT系列减速比范围:1~5

结构尺寸

65 75 90 110 140 170 210 240 280

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 转动惯量

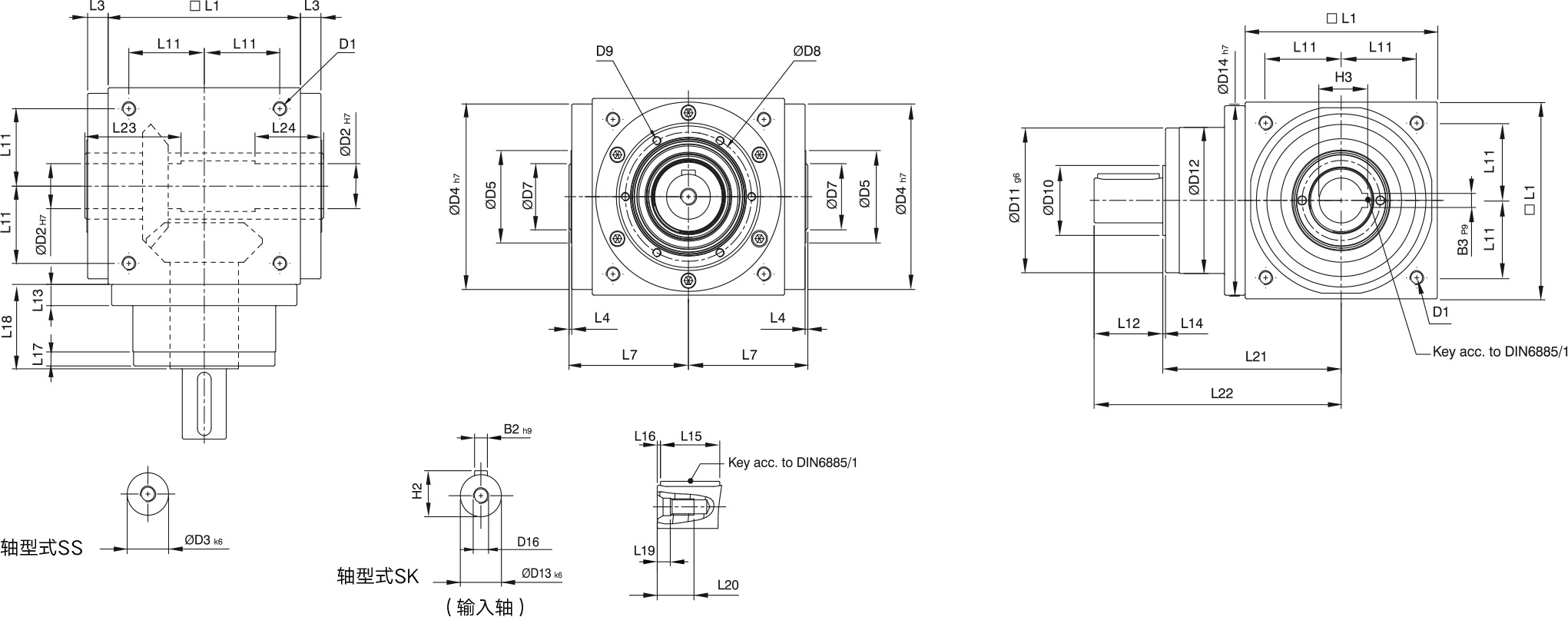

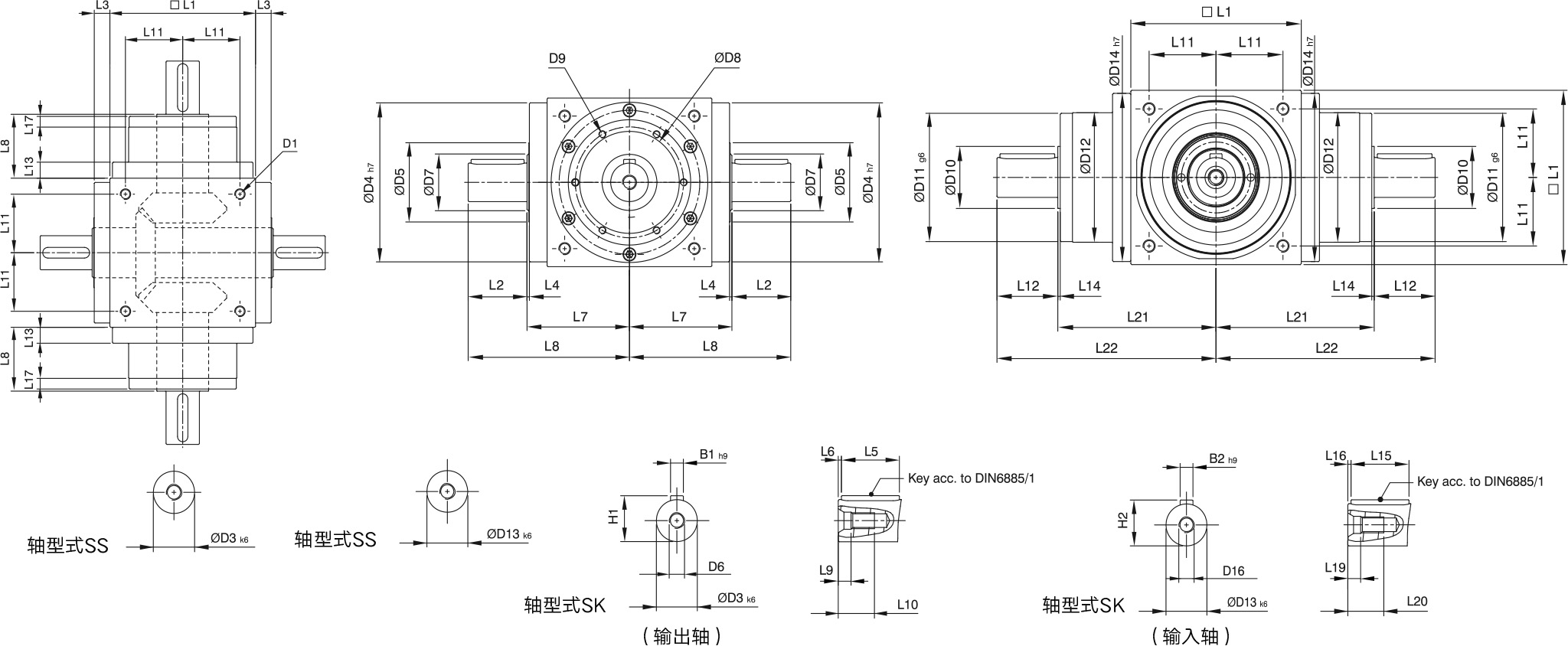

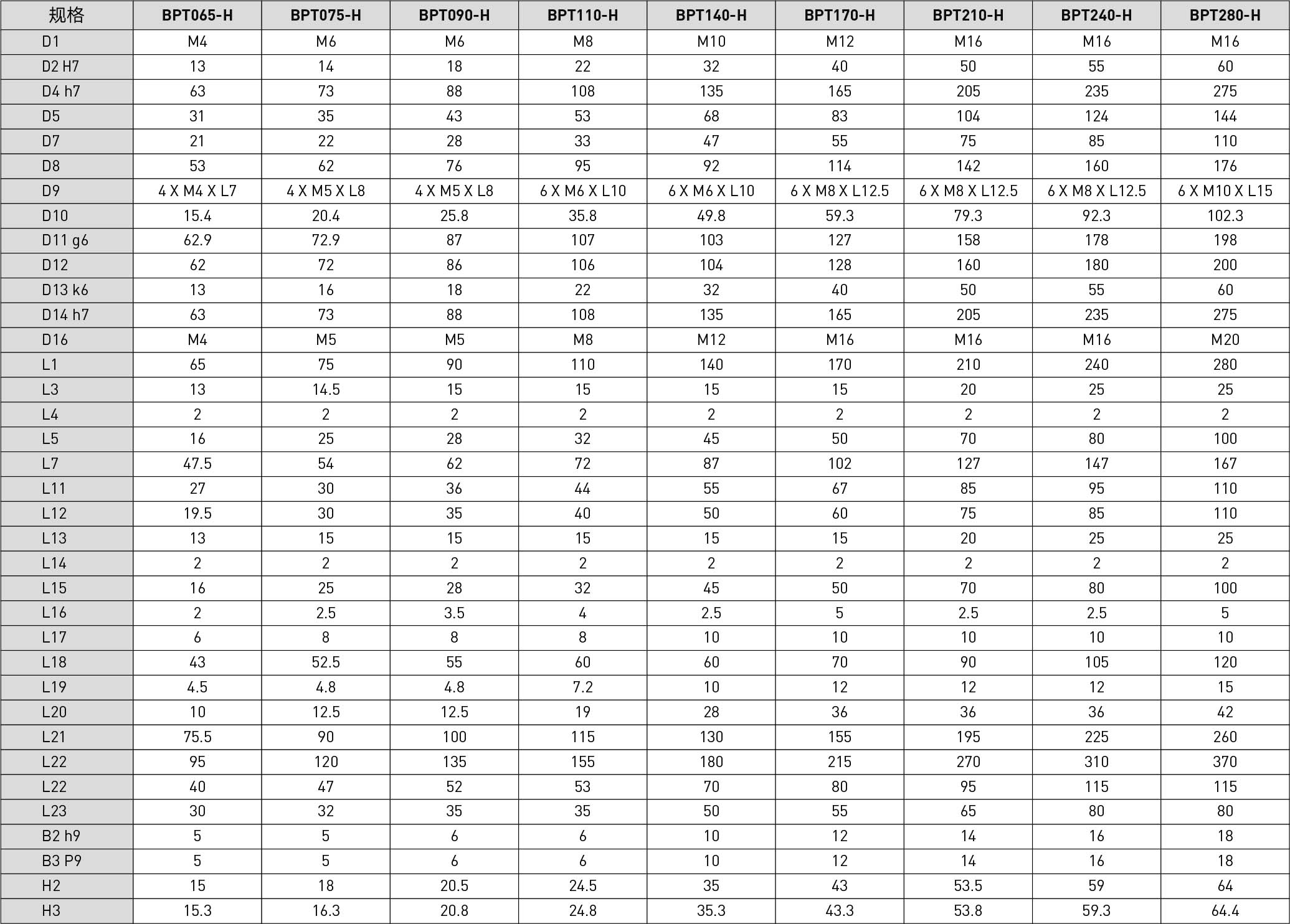

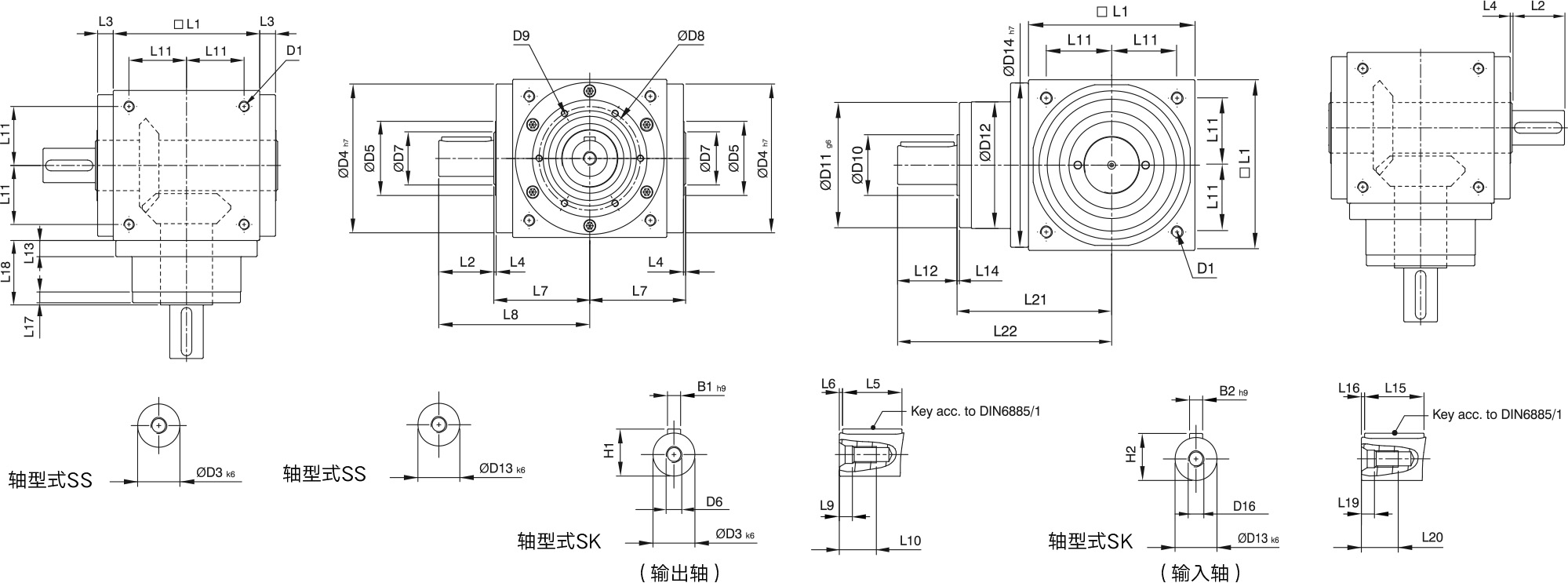

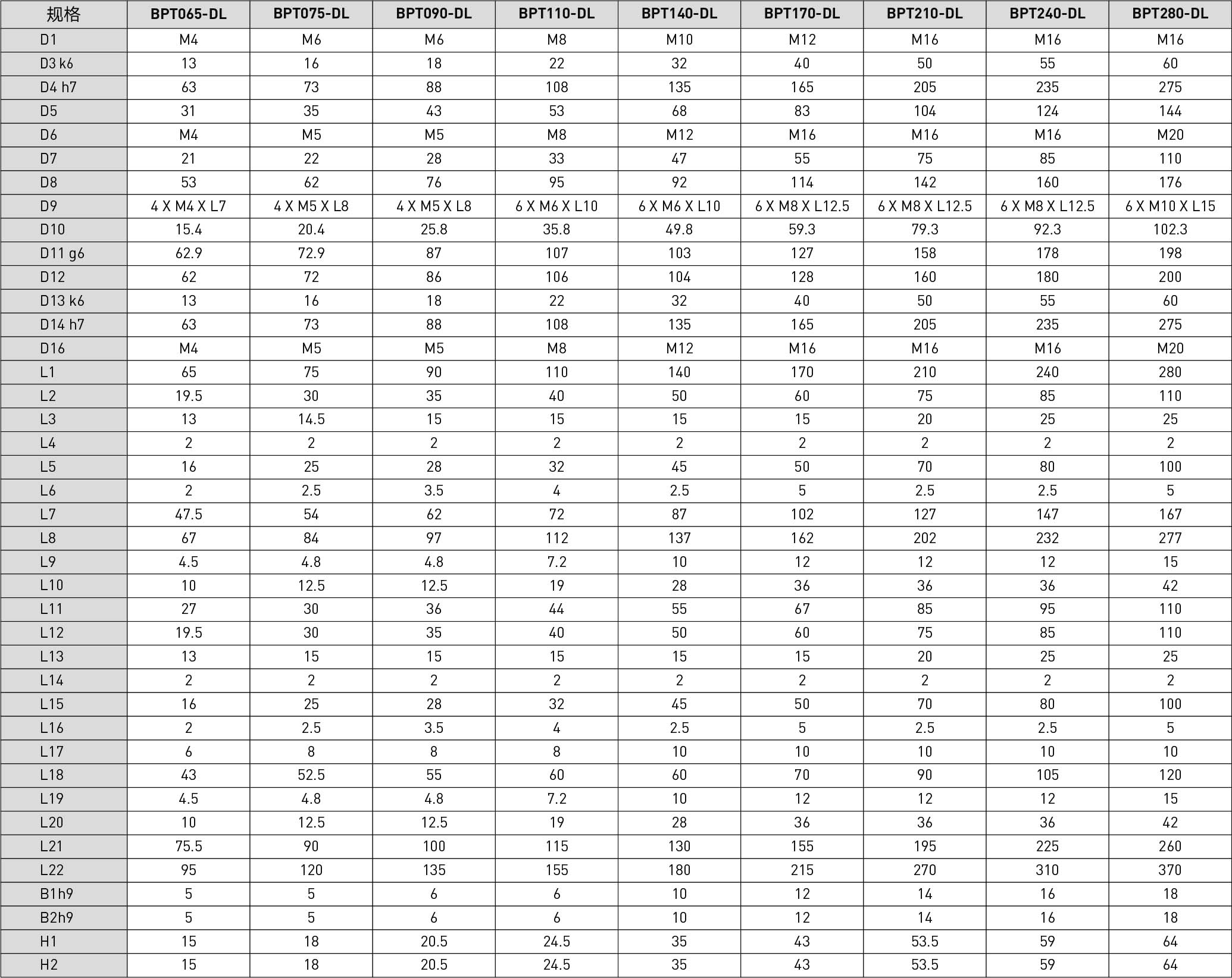

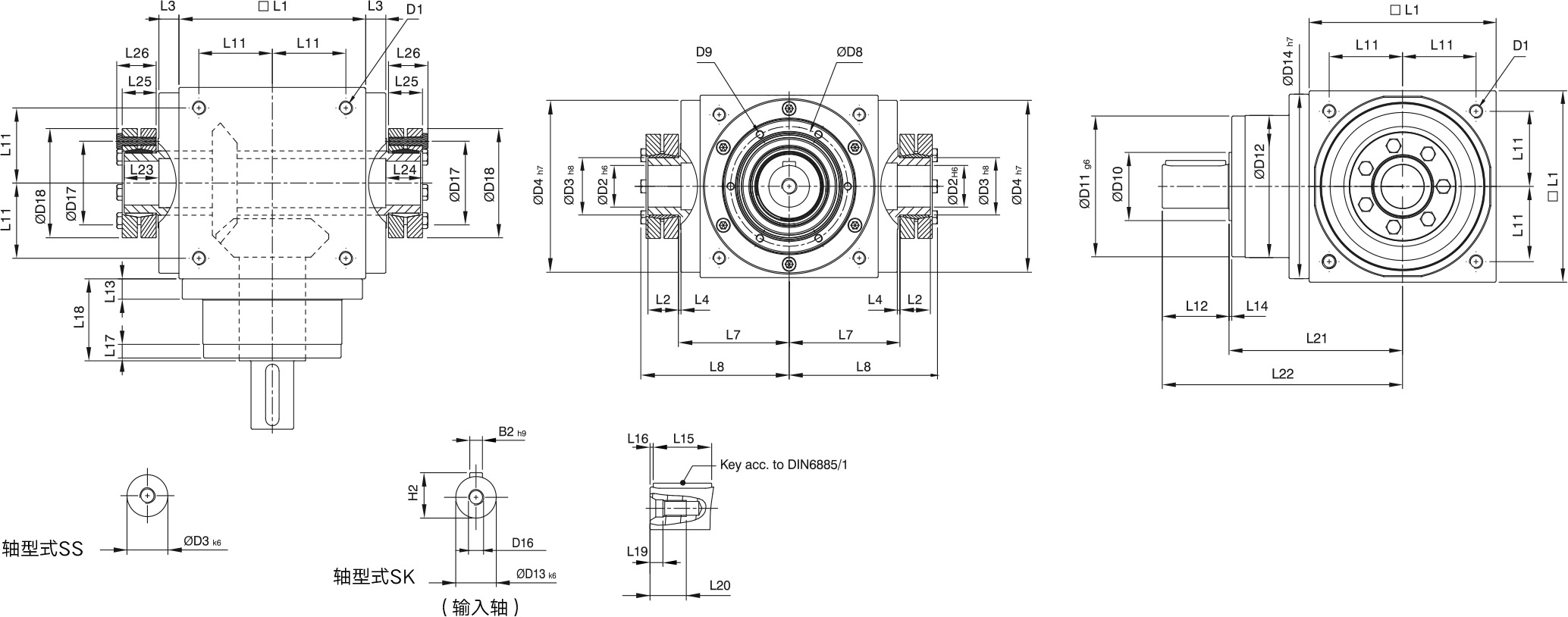

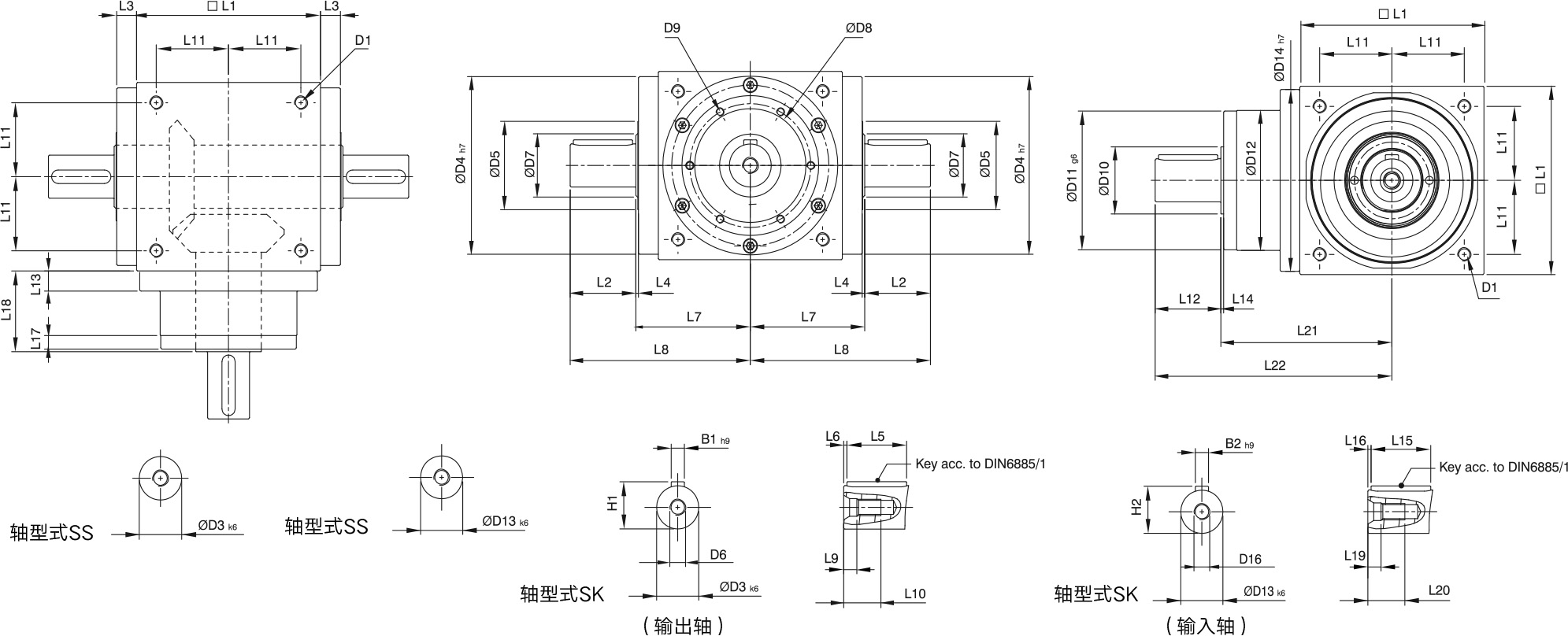

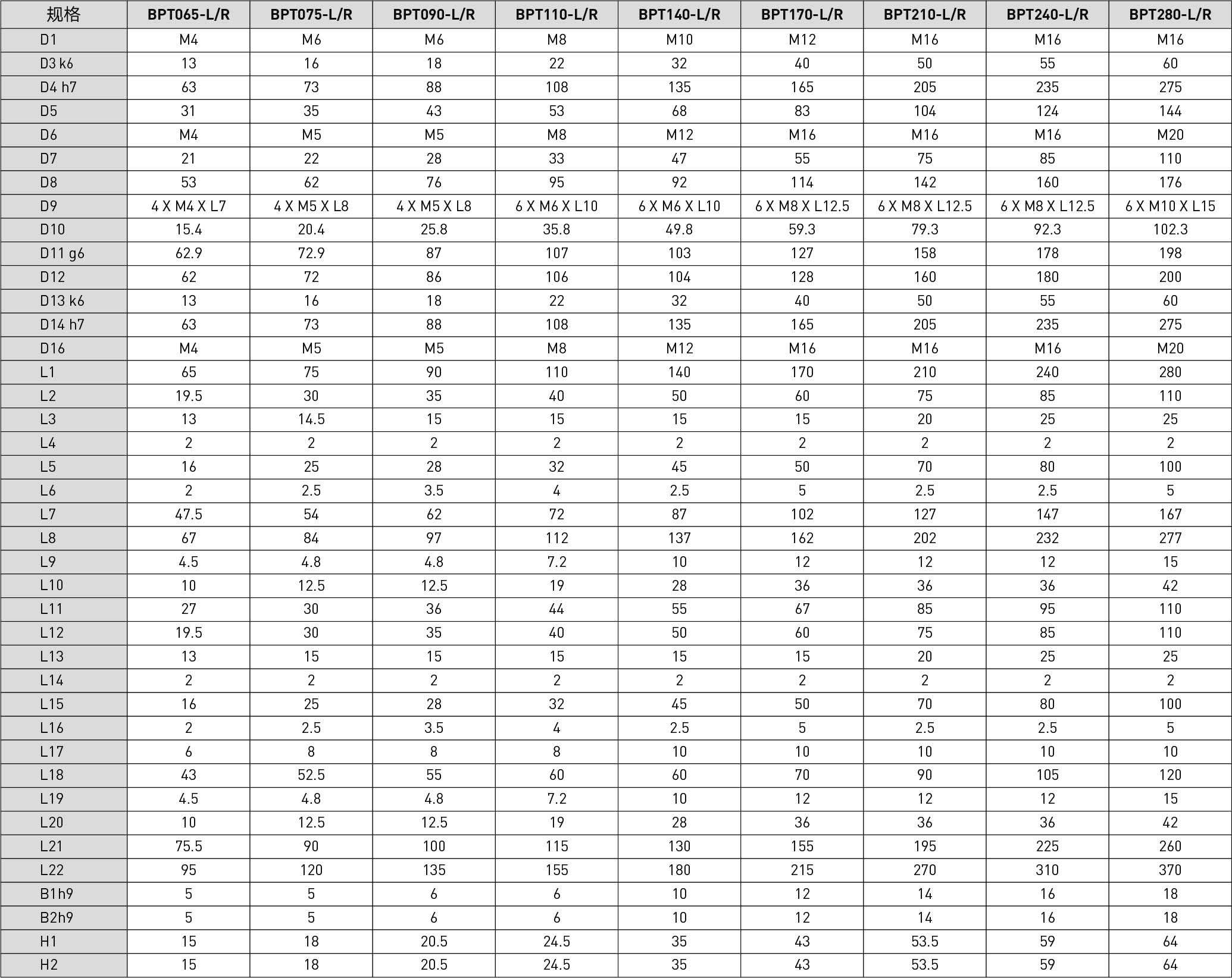

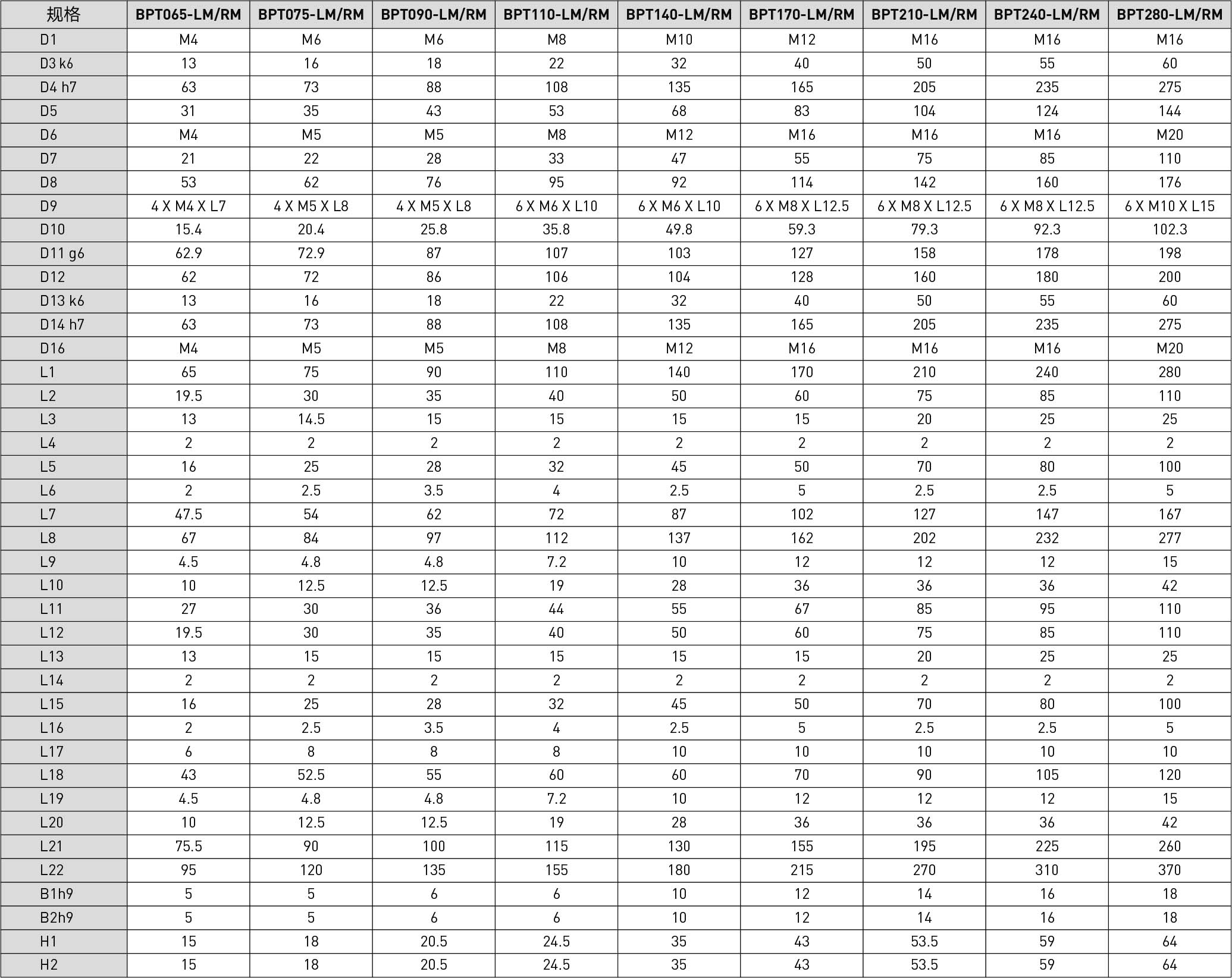

  • 安装尺寸图
  • 获取报价
技术参数减速比BPT065BPT075BPT090BPT110BPT140BPT170BPT210BPT240BPT280
额定输出扭矩(Nm)1254578150360585130021503200
1.5254578150360585150021503200
2244268150330544122020103050
3183354120270450102016502850
413284810022437686014102300
51225408519632074012102000
最大加速转距(Nm)1-51.5倍额定输出转矩
最大加速输入转数(rpm)1-5750065005500450035003000220020001700
背隙(arcmin)1-5≤6≤6≤6≤6≤6≤6≤6≤6≤6
输入轴容许径向力(N)1-570095014502100270038007800960010500
输出轴容许径向力(N)1-590011001700270048006600115001600018000
输入轴容许轴向力(N)1-5350425725105013501900390048005250
输出轴容许轴向力(N)1-5450550850135024003300575085009000
工作寿命(hr)1-5>20000
效率(%)1-598%
使用温度(°C)1-5-10°C ~ +90°C
噪音值(dB)1-5≤68≤70≤74≤76≤77≤78≤80≤82≤83
技术参数单位减速比BPT065BPT075BPT090BPT110BPT140BPT170BPT210BPT240BPT280
转动惯量kg.cm210.511.303.167.7023.5758.99195.40369.34799.12
1.50.641.162.826.7419.3749.28155.45283.58595.78
20.441.112.706.3117.7545.35140.24249.74511.76
30.431.092.666.1717.1844.01134.95237.71483.06
40.431.092.656.1317.0643.70133.58234.72476.26
50.431.092.656.1217.0243.60133.14233.67473.58

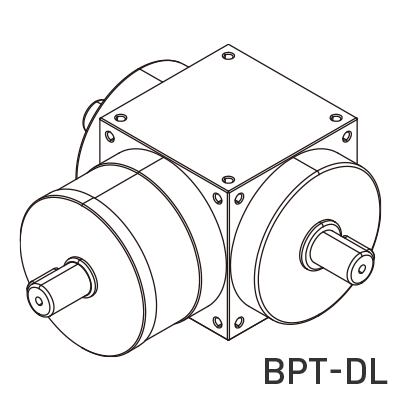

  • BPT-DL

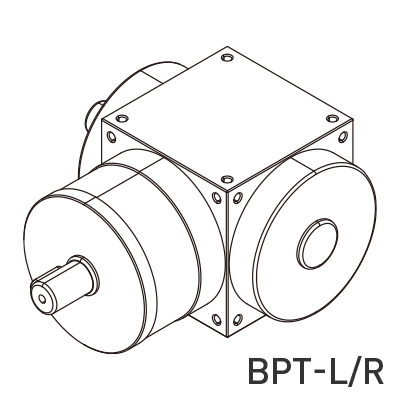

  • BPT-L/R

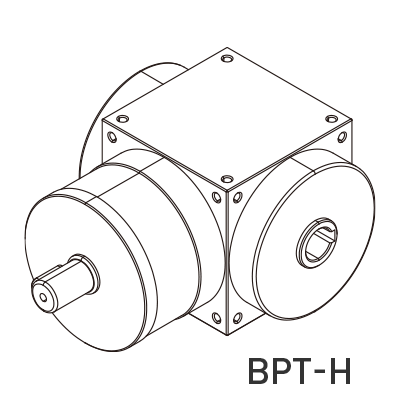

  • BPT-H

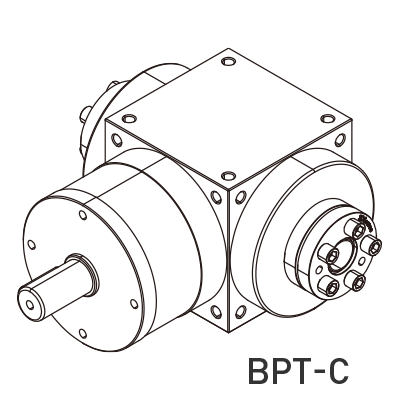

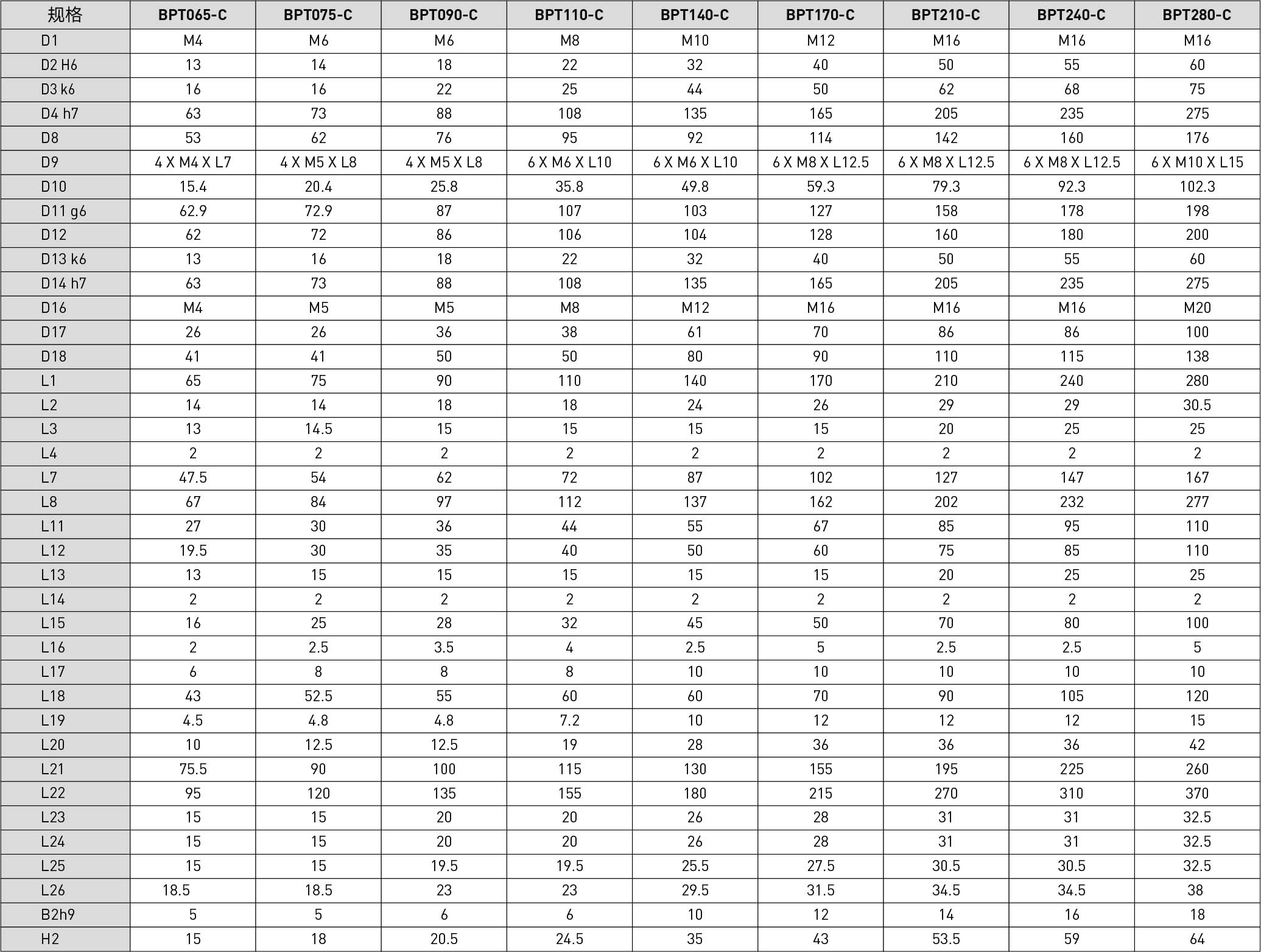

  • BPT-C

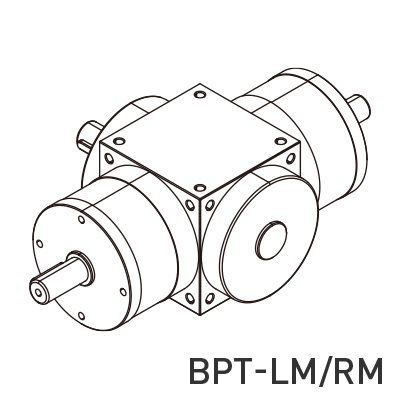

  • BPT-LM/RM

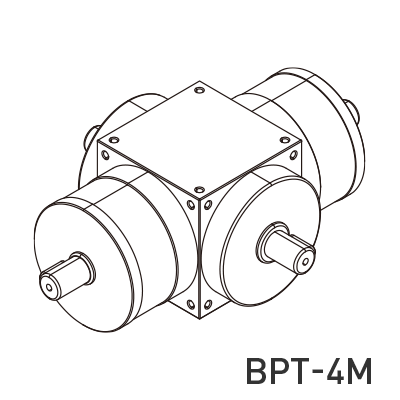

  • BPT-4M

您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用
