产品中空旋转平台BPHR系列转角中空旋转平台BPHR130转角中空旋转平台

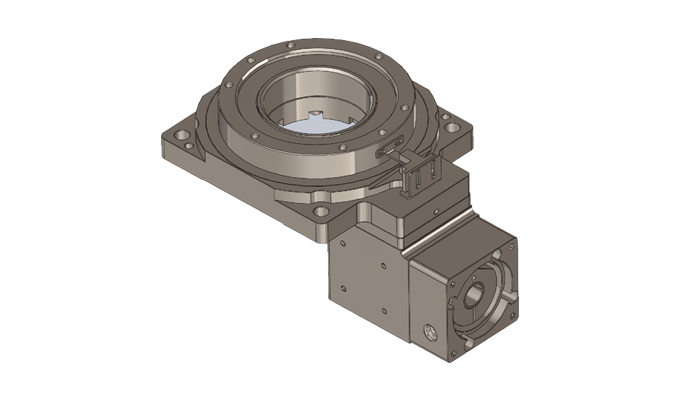

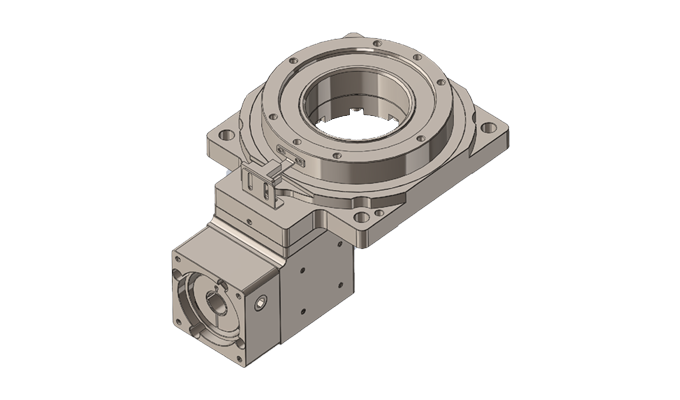

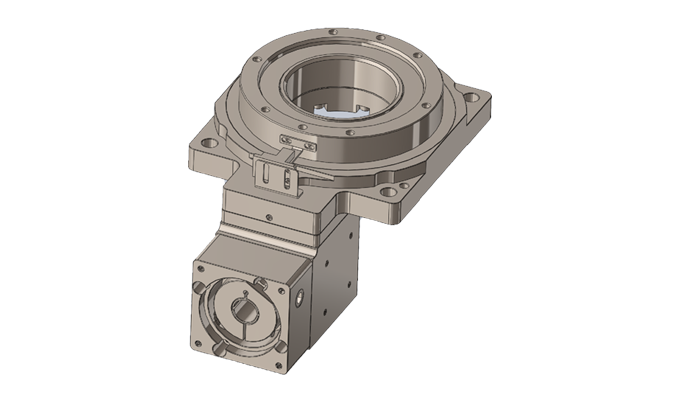

BPHR130转角中空旋转平台

BPHR130转角中空旋转平台
BPHR130转角中空旋转平台
BPHR130转角中空旋转平台

BPHR系列转角中空旋转平台，拥有更高减速比（减速比10~50），定位精度≤1arcmin，重复定位精度可达±5arcsec。

盘面运转动作平稳，顺畅，定位快速。

结构尺寸

60 85 130 200

您是否想了解更多？

如需要了解更多CAD数据或3D模型，请直接与我们BUPERMANN联系：

获取图纸

技术咨询

400-886-9228
  • 技术参数
  • 型号说明
  • 安装尺寸图
  • 获取报价
技术参数单位BPHR060BPHR085BPHR130BPHR200
旋转平台轴承
交叉滚子轴承
减速比
10/15/25/20/30/5010/15/25/20/30/5020/30/5020/30/50
容许转矩
4205290
转动惯量kg.m²4300*10-62500*10-615870*10-6108150*10-6
容许转速r/min200
容许惯性载重NM2045130216
容许轴向载重NM20050020004000
定位精度arcmin0.5
重复定位精度arcsec±10
旋转平台台面偏差mm0.005
旋转平台平行度mm0.015
旋转平台同心度mm0.01
精度寿命h20000
防护等级
IP40
重量Kg2.32.34.213




直角中空旋转平台BPHR130-050


直角中空旋转平台BPHR130-036
