| 技术参数 | 单位 | BPHB100 | BPHB150 | BPHB060H | BPHB100H | BPHB150H | BPHB200H | BPHB040L | BPHB090L | BPHB140L | BPHB180L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 适配马达 | 200W/400W | 750W | 50W/100W | 200W/400W | 750W | 1KW/2KW | 100W | 100W | 400W | 750W | |
| 减速比 | 10 | 10 | 30 | 30 | 30 | 30 | 3 | 3 | 3 | 4 | |
| 旋转平台轴承 | 交叉滚子轴承 | 圆锥滚子轴承 | |||||||||
| 容许扭矩 | Nm | 50 | 100 | 38 | 120 | 240 | 500 | 14 | 35 | 60 | 100 |
| 容许惯性力矩 | Nm | 70 | 140 | 8 | 160 | 480 | 900 | 20 | 76 | 90 | 160 |
| 容许盘面输出转速 | r/min | 200 | 200 | 100 | 100 | 100 | 100 | 600 | 600 | 600 | 400 |
| 容许轴向负载 | N | 1800 | 4000 | 400 | 3000 | 7000 | 12000 | 250 | 1000 | 2000 | 4000 |
| 定位精度 | 1arcmin | 1arcmin | ≤40arcsec | ≤40arcsec | ≤40arcsec | ≤40arcsec | 1arcmin | 1arcmin | 1arcmin | 1arcmin | |
| 重复定位精度 | arcsec | 0.5arcmin | 0.5arcmin | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec |
| 旋转平台台面偏差 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| 旋转平台平行度 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| 旋转平台同心度 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| 精度寿命 | h | 25000 | 25000 | 30000 | 30000 | 30000 | 30000 | 25000 | 25000 | 25000 | 25000 |
| 防护等级 | IP54 | IP54 | IP65 | IP65 | IP65 | IP65 | IP50 | IP50 | IP50 | IP50 | |
| 重量 | Kg | 3.0 | 7.6 | 0.9 | 8.5 | 18 | 59 | 1.2 | 3.3 | 6.5 | 18 |

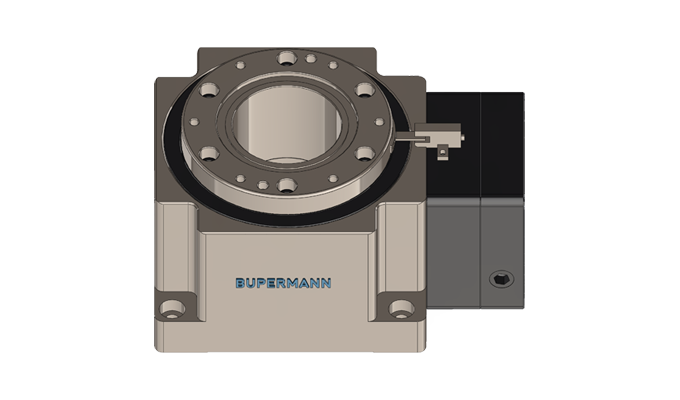

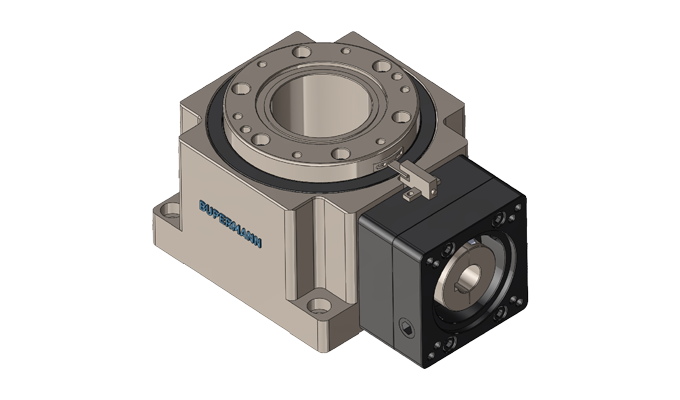

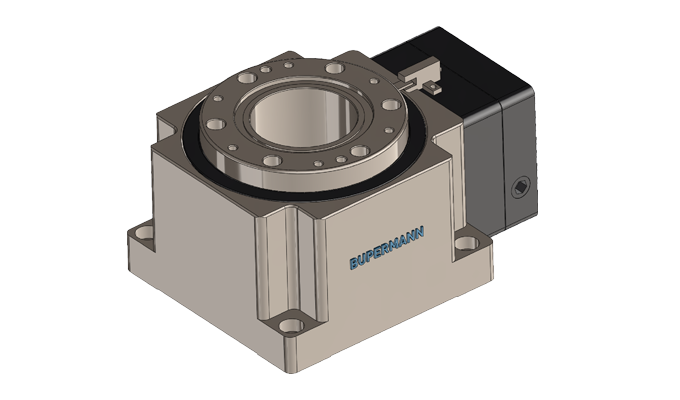

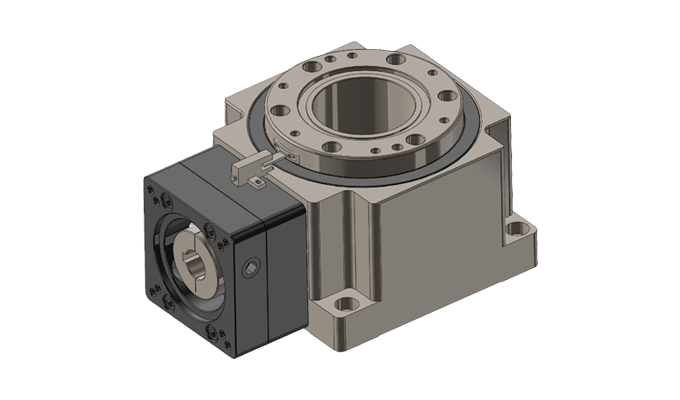

BPHB150海波齿中空旋转平台
