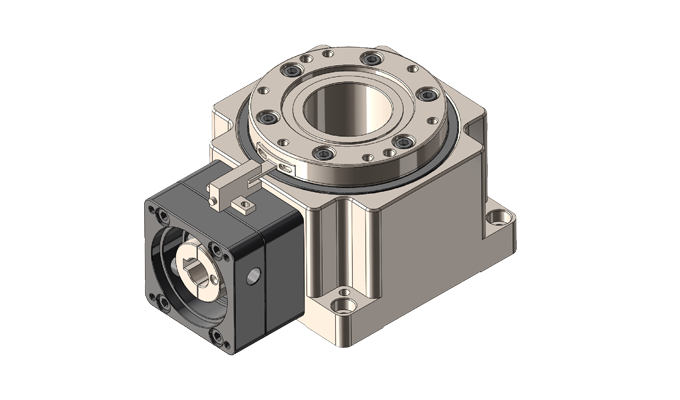

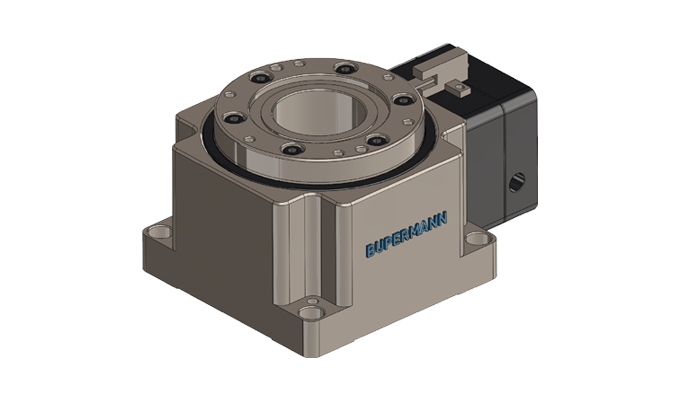

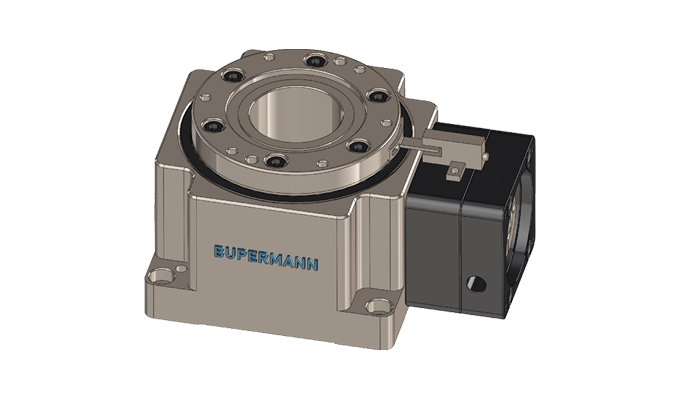

BPHB100海波齿旋转平台

BPHB系列海波齿高精度旋转平台,具备高减速比,高传动效率,高转矩,高精度,低磨耗的优点。

传动精度可达30acrsec,防护等级:IP65,超低噪音,寿命更长。

结构尺寸

100 150 60H 100H 150H 200H 40L 90L 140L 180L

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 型号说明
  • 安装尺寸图
  • 图纸下载
  • 获取报价
技术参数单位BPHB100BPHB150BPHB060HBPHB100HBPHB150HBPHB200HBPHB040LBPHB090LBPHB140LBPHB180L
适配马达
200W/400W750W50W/100W200W/400W750W1KW/2KW100W100W400W750W
减速比
1010303030303334
旋转平台轴承
交叉滚子轴承圆锥滚子轴承
容许扭矩Nm5010038120240500143560100
容许惯性力矩Nm701408160480900207690160
容许盘面输出转速r/min200200100100100100600600600400
容许轴向负载N180040004003000700012000250100020004000
定位精度
1arcmin1arcmin≤40arcsec≤40arcsec≤40arcsec≤40arcsec1arcmin1arcmin1arcmin1arcmin
重复定位精度arcsec0.5arcmin0.5arcmin≤10arcsec≤10arcsec≤10arcsec≤10arcsec≤10arcsec≤10arcsec≤10arcsec≤10arcsec
旋转平台台面偏差mm0.0050.0050.0050.0050.0050.0050.0050.0050.0050.005
旋转平台平行度mm0.010.010.010.010.010.010.010.010.010.01
旋转平台同心度mm0.0050.0050.0050.0050.0050.0050.0050.0050.0050.005
精度寿命h25000250003000030000300003000025000250002500025000
防护等级
IP54IP54IP65IP65IP65IP65IP50IP50IP50IP50
重量Kg3.07.60.98.518591.23.36.518




BPHB100海波齿中空旋转平台


BPHB100-010-ST1.pdf

大小: 143KB 类型:pdf

语言:CN

BPHB100-010-ST2.pdf

大小: 143KB 类型:pdf

语言:CN

BPHB100-010-SV1.pdf

大小: 143KB 类型:pdf

语言:CN

您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用

更多可用的中空旋转平台

BPHN系列中空旋转平台

这是一款高定位精度和高负载能力为一体的中空旋转平台,定位精度≤0.5弧分

  • 减速比

    10-180

  • 额定扭矩

    5-650

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤20 arcsec

  • 负载能力

    30-800 Kg

结构尺寸

BPHR系列转角中空旋转平台

这是一款中空旋转平台附直角转向器,可以实现电机水平安装

  • 减速比

    10-50

  • 额定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤15 arcsec

  • 负载能力

    3-800Kg

结构尺寸

BPHP系列高精度中空旋转平台

这是一款拥有极高精度定位精度和重复定位精度的中空旋转平台,重复定位精度≤10arcsec

  • 减速比

    5-180

  • 额定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤10 arcsec

  • 负载能力

    10-800 Kg

结构尺寸

BPHT系列重负载旋转平台

在重负载的工况下且保持极高精度,负载能力达15吨,精度高达5arcsec

  • 减速比

    15-60

  • 额定扭矩

    180~277000

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤8 arcsec

  • 负载能力

    15~6000 Kg

结构尺寸
