BPHP130高精度中空旋转平台

BPHP系列高精度中空旋转平台采用交叉滚子轴承、精密斜齿轮传动,实现了高输出扭矩、高精度与高刚性。

高刚性和高扭矩:合金钢外壳及大模数齿根设计,适用于大惯量负载的旋转要求,转矩范围:5~110Nm。

在惯性负载下运行平稳、定位精准,噪音极低,使用寿命长。

结构尺寸

60 85 130 200 300

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 型号说明
  • 安装尺寸图
  • 图纸下载
  • 获取报价
技术参数单位BPHP060BPHP085BPHP130BPHP200BPHP300
适配马达
50W/100W 交流伺服马达200W/400W 交流伺服马达200W/400W 交流伺服马达750W 交流伺服马达1KW/2KW 交流伺服马达
减速比
1030/40/50/70/100824/32/40/56/808/1024-10010/1830-18010/1830-180
额定输出扭矩Nm51235-4580128
容许输出转数r/min200200200200200
容许推力载重Kgf10120300500800
定位精度arcsec≤15≤15≤15≤15≤15
重复定位精度arcsec≤10≤10≤10≤10≤10
旋转平台台面偏差mm0.0050.0050.0050.0050.005
旋转平台平行度mm0.0150.0150.0150.0150.015
旋转平台同心度mm0.010.010.010.010.01
精度寿命hr2000020000200002000020000
防护等级
IP40
重量Kg1.01.43.04.35.66.917.120.620.524.0

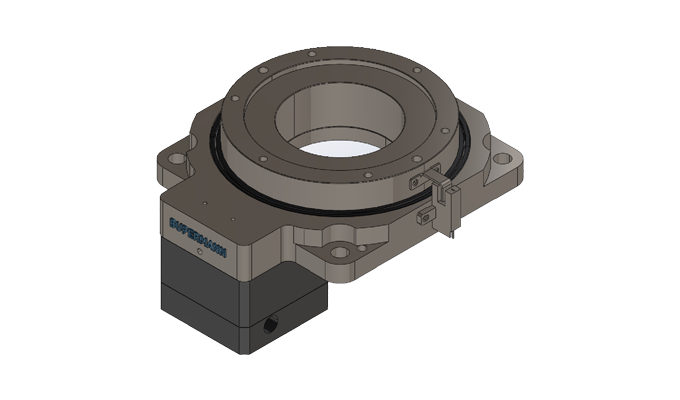

BPHP130

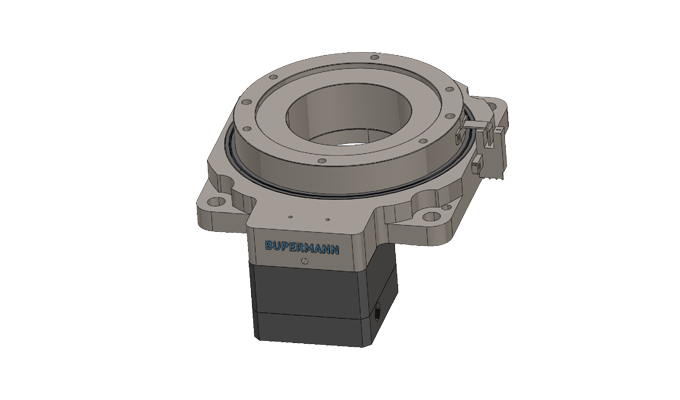

BPHPG130



BPHP130-08-SV(14-50-70-M4).pdf

大小: 141KB 类型:pdf

语言:CN

BPHP130-10-SV(14-50-70-M4).pdf

大小: 142KB 类型:pdf

语言:CN

BPHP130-18-SV(14-50-70-M4) .pdf

大小: 142KB 类型:pdf

语言:CN

BPHPG130-(30~100)-SV(14-50-70-M4).pdf

大小: 168KB 类型:pdf

语言:CN

您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用

更多可用的中空旋转平台

BPHN系列中空旋转平台

这是一款高定位精度和高负载能力为一体的中空旋转平台,定位精度≤0.5弧分

  • 减速比

    10-180

  • 额定扭矩

    5-650

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤20 arcsec

  • 负载能力

    30-800 Kg

结构尺寸

BPHR系列转角中空旋转平台

这是一款中空旋转平台附直角转向器,可以实现电机水平安装

  • 减速比

    10-50

  • 额定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤15 arcsec

  • 负载能力

    3-800Kg

结构尺寸

BPHB系列海波齿中空旋转平台

兼备更高减速比、高转矩、高精度、低磨耗的优点为一体,定位精度极高且高效率

  • 减速比

    3-300

  • 额定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重复定位精度

    ≤5 arcsec

  • 负载能力

    15-1200 Kg

结构尺寸

BPHT系列重负载旋转平台

在重负载的工况下且保持极高精度,负载能力达15吨,精度高达5arcsec

  • 减速比

    15-60

  • 额定扭矩

    180~277000

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤8 arcsec

  • 负载能力

    15~6000 Kg

结构尺寸
