产品带输出轴的转角行星减速机BPDR系列转角行星减速机BPDR系列220行星减速机

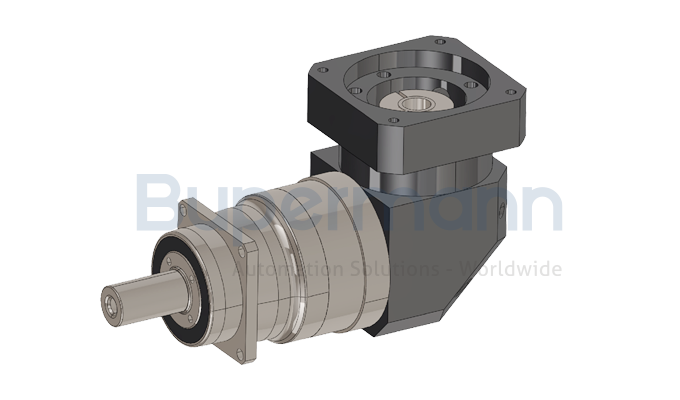

BPDR系列220行星减速机

BPDR系列220行星减速机
BPDR系列220行星减速机

BPDR系列采用滚锥轴承设计，一体式行星齿轮架和轴出轴结合，提供更高的径向负载、更长的使用寿命和最小的齿隙。

BPDR系列最适用于高定位精度和运动控制的高性能应用工况。

结构尺寸

40 60 90 120 140 180 220

您是否想了解更多？

如需要了解更多CAD数据或3D模型，请直接与我们BUPERMANN联系：

获取图纸

技术咨询

400-886-9228
  • 技术参数
  • 输出扭矩
  • 安装尺寸图
  • 获取报价
技术参数单位BPDR040BPDR060BPDR090BPDR120BPDR140BPDR180BPDR220
减速比单级3, 4, 5, 6, 7, 8, 9, 10
双级15, 20, 25, 30, 35, 40, 50, 70, 80, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm3000500040004000250020002000
最大输入转数rpm60001000080008000450045004000
精密回程间隙P1arcmin≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8
标准回程间隙P2arcmin≤8 ~ ≤10≤7 ~ ≤10≤7 ~ ≤10≤7 ~ ≤10≤8 ~ ≤10≤8 ~ ≤10≤8 ~ ≤10
抗扭刚度Nm/arcmin37142556140220
最大径向力N78012002450400094001450050000
最大轴向力N3301050220040004700720028000
转动惯量kg.cm20.090.09~0.350.35~2.252.25~6.846.84~23.423.4~68.968.9~135.4
满载时效率%90 ~ 9392~9592 ~ 9592 ~ 9590 ~ 9390 ~ 9390 ~ 93
工作温度°C-10ºC ~ 90ºC
防护等级
IP65
运行噪音dB65646770707274
技术参数单位BPDR040BPDR060BPDR090BPDR120BPDR140BPDR180BPDR220
额定输出扭矩单级9-1636-6090-150195-325450-600900-12501120-1950
双级10-1536-6090-160230-325450-590900-12001500-1830
急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩


技术参数
单位BPDR040BPDR060BPDR090BPDR120BPDR140BPDR180BPDR220
输出轴直径D3mm13162232405575
输出端定位凸台直径D4mm355080110130160180
输出端面宽度L1mm506276110141182215
行星减速机总长L7单级111.5171228.5299338.5397484
双级139187.5253.5330370.5434521
三级






输入轴径（可定制）C3mm8141924353855
输入端定位凸台直径C4mm305070110114.3180215
输入端孔位置（可定制）C1mm467090145200200235
