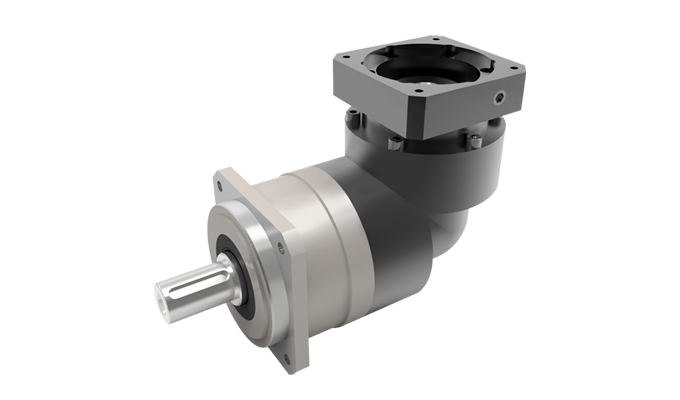

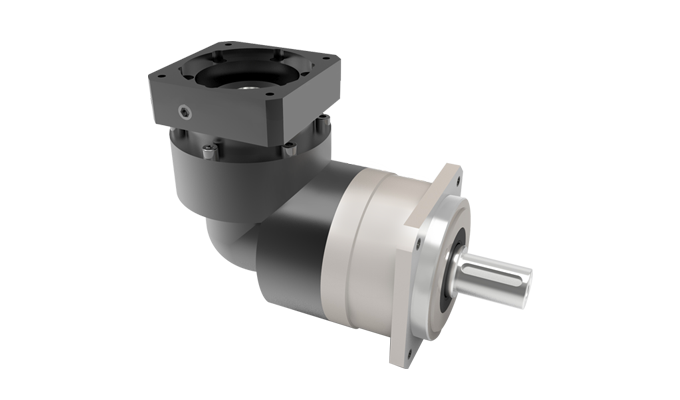

BPBR系列060行星减速机

BPBR系列转角行星减速机,经过优化的输出轴承和法兰输出,安装灵活度极高,且拥有高径向力和轴向力。

结构尺寸

40 60 90 120 140 180 220

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 输出扭矩
  • 安装尺寸图
  • 获取报价

<

技术参数单位BPBR040BPBR060BPBR090BPBR120BPBR140BPBR180BPBR220
减速比单级3, 4, 5, 6, 7, 8, 9, 10
双级15, 20, 25, 30, 35, 40, 50, 70, 80, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm3000500040004000250020002000
最大输入转数rpm60001000080008000450045004000
精密回程间隙P1arcmin≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8
标准回程间隙P2arcmin≤8 ~ ≤10≤7 ~ ≤10≤7 ~ ≤10≤7 ~ ≤10≤8 ~ ≤10≤8 ~ ≤10≤8 ~ ≤10
抗扭刚度Nm/arcmin37142556140220
最大径向力N78012002450400094001450050000
最大轴向力N3301050220040004700720028000
转动惯量kg.cm20.090.09~0.350.35~2.252.25~6.846.84~23.423.4~68.968.9~135.4
满载时效率%90 ~ 9392~9592~9592~9590~9390~9390~93
工作温度°C-10ºC ~ 90ºC
防护等级
IP65
运行噪音dB65646770707274
技术参数单位BPBR040BPBR060BPBR090BPBR120BPBR140BPBR180BPBR220
额定输出扭矩单级9-1636-6090-150195-325450-600900-12501120-1950
双级10-1536-6090-160230-325450-590900-12001500-1830
急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩


技术参数
单位BPBR040BPBR060BPBR090BPBR120BPBR140BPBR180BPBR220
输出轴直径D3mm13162232405575
输出端定位凸台直径D4mm355080110130160180
输出端面宽度L1mm426090115142180220
行星减速机总长L7单级122146.5200.5265352394484
双级139166.5228.5302378427521
三级






输入轴径(可定制)C3mm8141924353855
输入端定位凸台直径C4mm305070110114.3180215
输入端孔位置(可定制)C1mm467090145200200235
