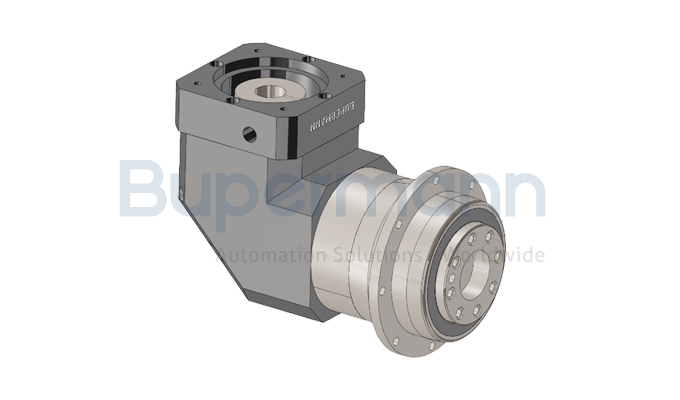

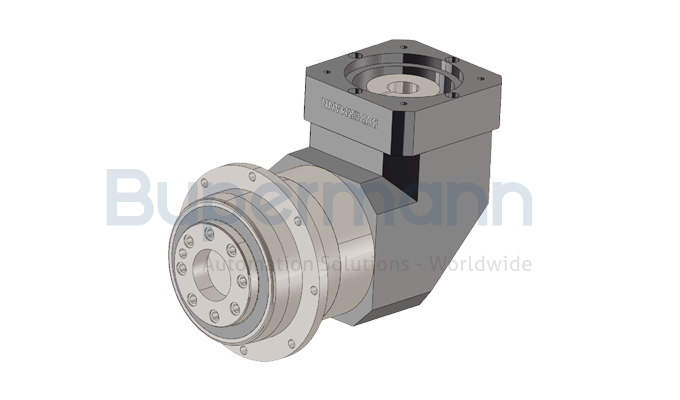

BPFR系列120行星减速机

结构尺寸

使用选型工具快速选型

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 输出扭矩
  • 安装尺寸图
  • 获取报价
技术参数单位BPFR040BPFR060BPFR090BPFR120BPFR140BPFR180BPFR220
减速比单级4, 5, 7, 10
双级20, 25, 35, 40, 50, 70, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm5000500040004000300030002000
最大输入转数rpm100001000080008000600060004000
精密回程间隙arcmin///////
标准回程间隙arcmin≤6 ~ ≤8≤7 ~ ≤10≤7 ~ ≤10≤7 ~ ≤10≤7 ~ ≤10≤6 ~ ≤8≤6 ~ ≤8
抗扭刚度Nm/arcmin8714251504501010
最大径向力N43
125235430130030645900
最大轴向力N990105022004000105901666029430
转动惯量kg.cm20.030.03~0.140.13~0.480.44~2.742.57~7.547.03~23.6722.51~54.37
满载时效率%94 ~ 9792 ~ 9592 ~ 9592 ~ 9594 ~ 9794 ~ 9794 ~ 97
工作温度°C-10ºC ~ 90ºC
防护等级
IP65
运行噪音dB58646770686970
技术参数单位BPFR040BPFR060BPFR090BPFR120BPFR140BPFR180BPFR220
额定输出扭矩单级14-2240-60100-160230-330450-650900-12001500-2000
双级14-2240-60100-160230-330450-650900-12001500-2000
三级






急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩
三级
2.5倍额定输出扭矩


技术参数
单位BPFR040BPFR060BPFR090BPFR120BPFR140BPFR180BPFR220
输出轴直径D3mm28406380100160180
输出端定位凸台直径D4mm476490110140200225
输出端面宽度L1mm6.5812131222.530.5
行星减速机总长L7单级107.5124169.5219255.5334.5392
双级122140.5194.52503003823403
三级






输入轴径(可定制)C3mm11141924324855
输入端定位凸台直径C4mm30507011011085116
输入端孔位置(可定制)C1mm467090145145215235
