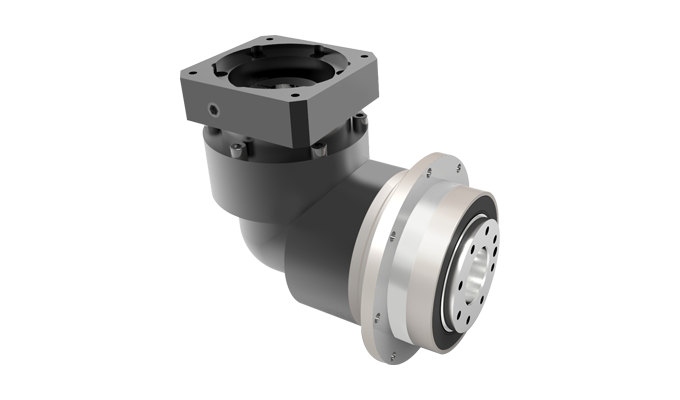

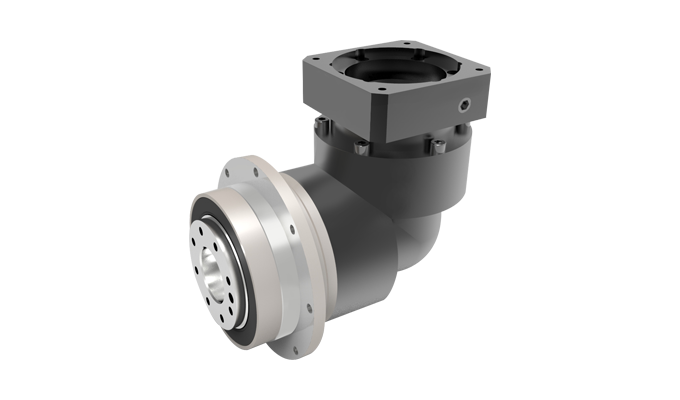

BPFR系列060行星减速机

BPFR系列圆形法兰直角输出,拥有高扭矩输出与高径向负载能力,运转噪音极低。最佳背隙可达≤2弧分。

高效率、高精度、高可靠性和长寿命为一体,最适合精准定位和高动态运动控制的高性能应用,特别是在需要精准重复定位的应用场合。

结构尺寸

40 60 90 120 140 180 220

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 输出扭矩
  • 安装尺寸图
  • 获取报价
技术参数单位BPFR040BPFR060BPFR090BPFR120BPFR140BPFR180BPFR220
减速比单级4, 5, 7, 10
双级20, 25, 35, 40, 50, 70, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm5000500040004000300030002000
最大输入转数rpm100001000080008000600060004000
精密回程间隙P0arcmin//≤2 ~ ≤4≤2 ~ ≤4≤2 ~ ≤4≤2 ~ ≤4≤2 ~ ≤4
精密回程间隙P1arcmin≤4 ~ ≤7≤4 ~ ≤7≤4 ~ ≤7≤4 ~ ≤7≤4 ~ ≤7≤4 ~ ≤7≤4 ~ ≤7
标准回程间隙P2arcmin≤6 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9
抗扭刚度Nm/arcmin8714251504501010
最大弯曲力矩N43125235430130030645900
最大轴向力N990105022004000105901666029430
转动惯量kg.cm20.030.03~0.140.13~0.480.44~2.742.57~7.547.03~23.6722.51~54.37
满载时效率%94 ~ 9792 ~ 9592 ~ 9592 ~ 9594 ~ 9794 ~ 9794 ~ 97
工作温度°C-10ºC ~ 90ºC
防护等级
IP65
运行噪音dB58646770686970
技术参数单位BPFR040BPFR060BPFR090BPFR120BPFR140BPFR180BPFR220
额定输出扭矩单级14-2240-60100-160230-330450-650900-12001500-2000
双级14-2240-60100-160230-330450-650900-12001500-2000
急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩


技术参数
单位BPFR040BPFR060BPFR090BPFR120BPFR140BPFR180BPFR220

D2mm2031.5506380125140
输出轴直径D3mm28406380100160180
输出端定位凸台直径D4mm476490110140200225

D5mm6779109135168233280
输出端定位凸台直径D6mm7286118145179247300
输出端面宽度L3mm19.523.53029385066
行星减速机总长C8单级107.5124169.5219255.5334.5392
双级122140.5194.5250300382403
三级






输入轴径(可定制)C4mm11141924324855
输入端定位凸台直径C5mm305080110130180200
输入端孔位置(可定制)C1mm467090145145215235
