产品带输出轴行星减速机BPE系列行星减速机BPE系列60行星减速机

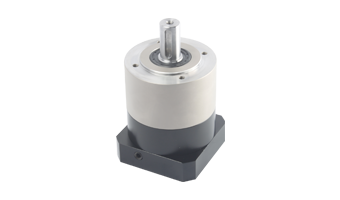

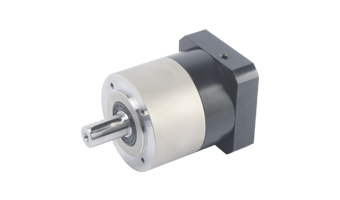

BPE系列60行星减速机

BPE系列60行星减速机
BPE系列60行星减速机

BPE系列拥有超高的性价比，重量很轻，性能依然卓越，仍然保持精密斜齿和双支撑结构，满足各类应用工况的使用且一点也不逊色。

结构尺寸

40 60 90 120 140 180 220

您是否想了解更多？

如需要了解更多CAD数据或3D模型，请直接与我们BUPERMANN联系：

获取图纸

技术咨询

400-886-9228
  • 技术参数
  • 输出扭矩
  • 安装尺寸图
  • 获取报价
技术参数单位BPE040BPE060BPE090BPE120BPE140BPE180BPE220
减速比单级3, 4, 5, 6, 7, 8, 9, 10
双级15, 20, 25, 30, 35, 40, 50, 60, 70, 80, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm5000500040004000300030002000
最大输入转数rpm100001000080008000600060004000
精密回程间隙P1arcmin≤4 ~ ≤6≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤4 ~ ≤6≤4 ~ ≤6
标准回程间隙P2arcmin≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8
抗扭刚度Nm/arcmin37142550145225
最大径向力N680
12002450400090001280027800
最大轴向力N3701050220040008300725018500
转动惯量kg.cm20.030.03~0.160.13~0.610.44~3.252.57~9.217.03~28.9822.51~69.61
满载时效率%94 ~ 97
工作温度°C-10ºC ~ 90ºC
防护等级
IP65
运行噪音dB56606467726770
技术参数单位BPE040BPE060BPE090BPE120BPE140BPE180BPE220
额定输出扭矩单级14-2240-60100-160208-330342-650588-12001140-2000
双级14-2240-60100-160208-330342-650588-12001140-2000
急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩


技术参数
单位BPE040BPE060BPE090BPE120BPE140BPE180BPE220
输出轴直径D3mm13162232405575
输出端定位凸台直径D4mm35526890120160180
输出端面宽度L1mm486090130180180200
行星减速机总长L7单级91113146.5189257284358
双级118133146.5226310.5340407
三级






输入轴径（可定制）C3mm11141924353542
输入端定位凸台直径C4mm305070110114.3114.3180
输入端孔位置（可定制）C1mm467090145200200215
