直角换向器工作原理图解

巴普曼行星减速机

2024/3/28 10:03:03

换向器,又称“转向箱”,常用的种类有:螺旋锥齿转向箱、螺旋伞齿转向箱、螺旋锥齿换向器。作为生产减速机类的实力工厂,以上三种,巴普曼工业科技都有生产。这三种,外形不一样,实际原理极为类似,均为螺旋锥齿换向器。

今天巴普曼工业科技主要为您介绍直角换向器工作原理图解。既然这三种原理极为类似,那接下来,我们拿出一种来介绍它的结构和原理,一通百通了。换向器是生产企业经常遇到的种类之一,它的主要作用是改变轴的方向,也可以起到减速的作用,速比一般不会超过5倍,在工况需要的情况下,也可以作为增速器使用,其中常用的属90度直角转向器,接下来,我们用一张图片来了解。

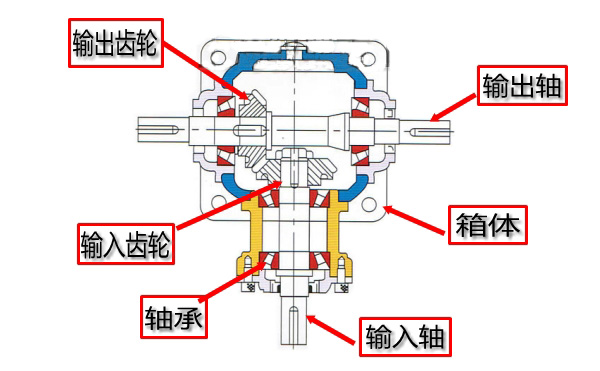

直角换向器

如上图所示,我们可以看出换向器的主要部件是由箱体、输入轴、输出轴、输入伞齿轮、输出伞齿轮、轴承等组成,输入轴和输出轴十字交叉,通过伞齿咬合传动,达到换向的目的,同时可以通过调整输入齿轮和输出齿轮的大小,达到减速或增速的目的。

直角换向器产品优点:

1:为解决安装空间不足,多种输出方式而设计;

2:齿轮淬火硬度达62度,齿面磨齿;

3:表面采用烤漆处理,保证外观不变色,不生锈;

4:可配任意品牌的伺服和步进电机;

5: 回程间隙≤12弧分;

6: 防护等级:IP65;

7: 终身免维护

90度换向器输入输出方式:

1:输入可以配任意伺服电机,普通电机,步进电机以及连联轴器或是轴;

2:输出孔方式为 带键槽和锁紧套。
